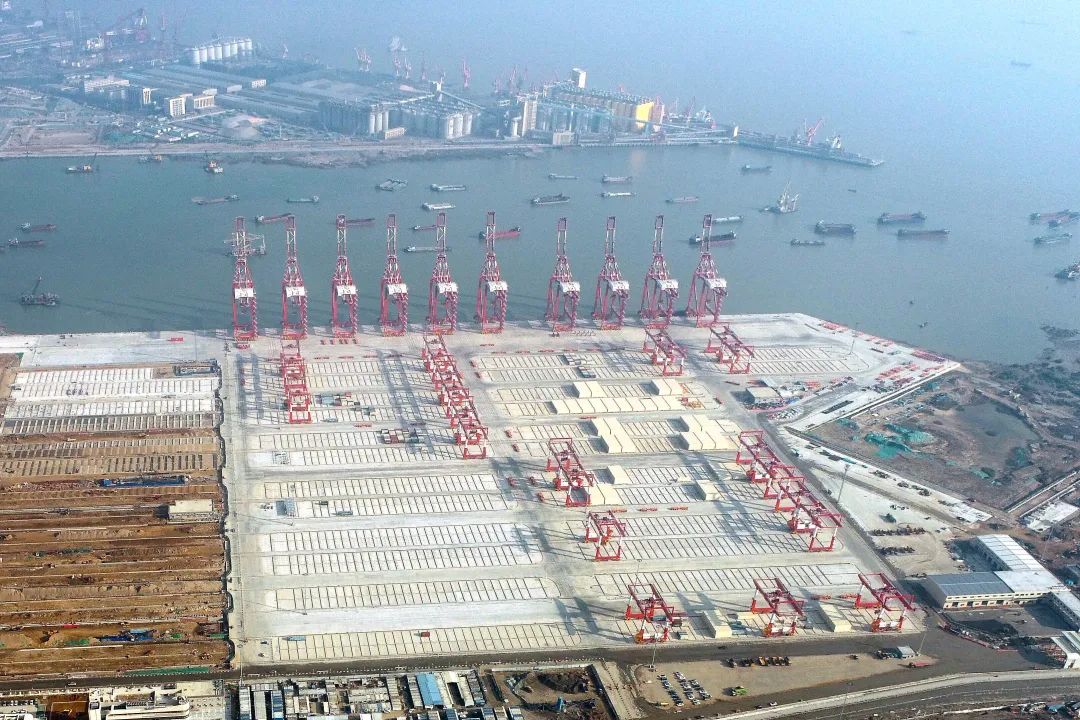

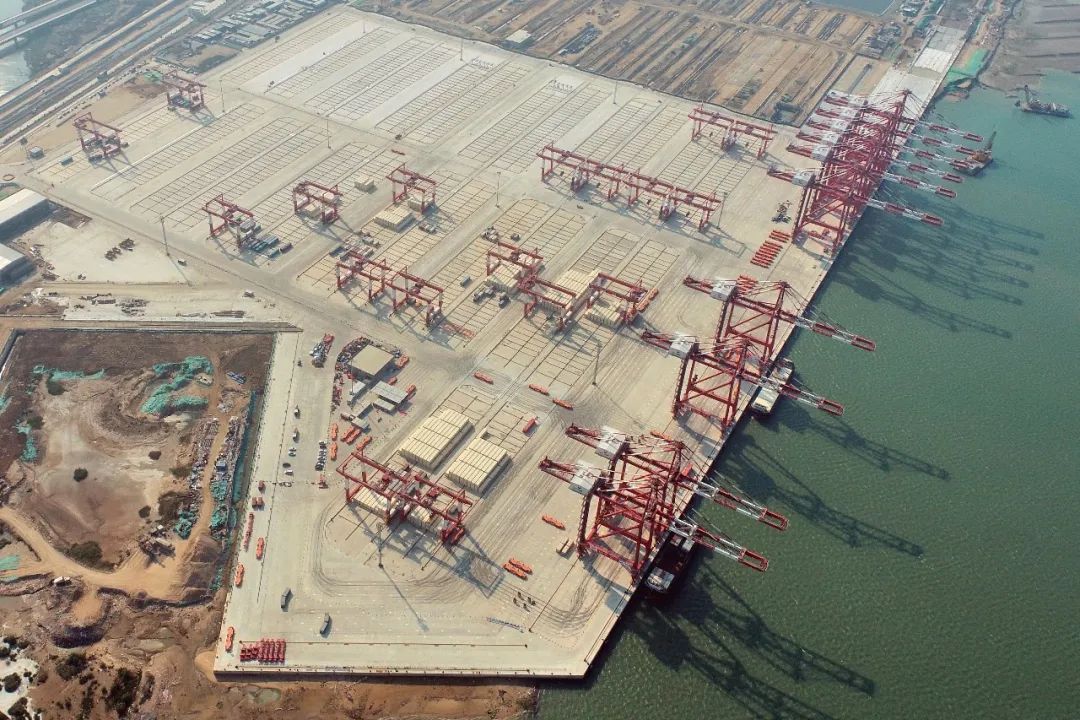

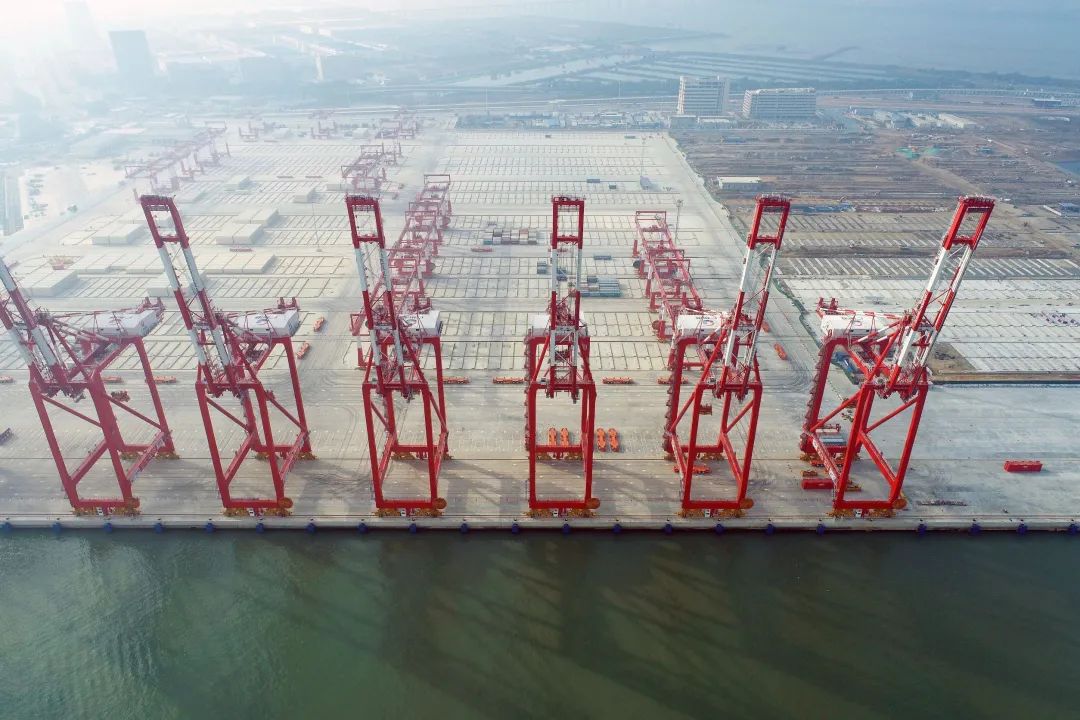

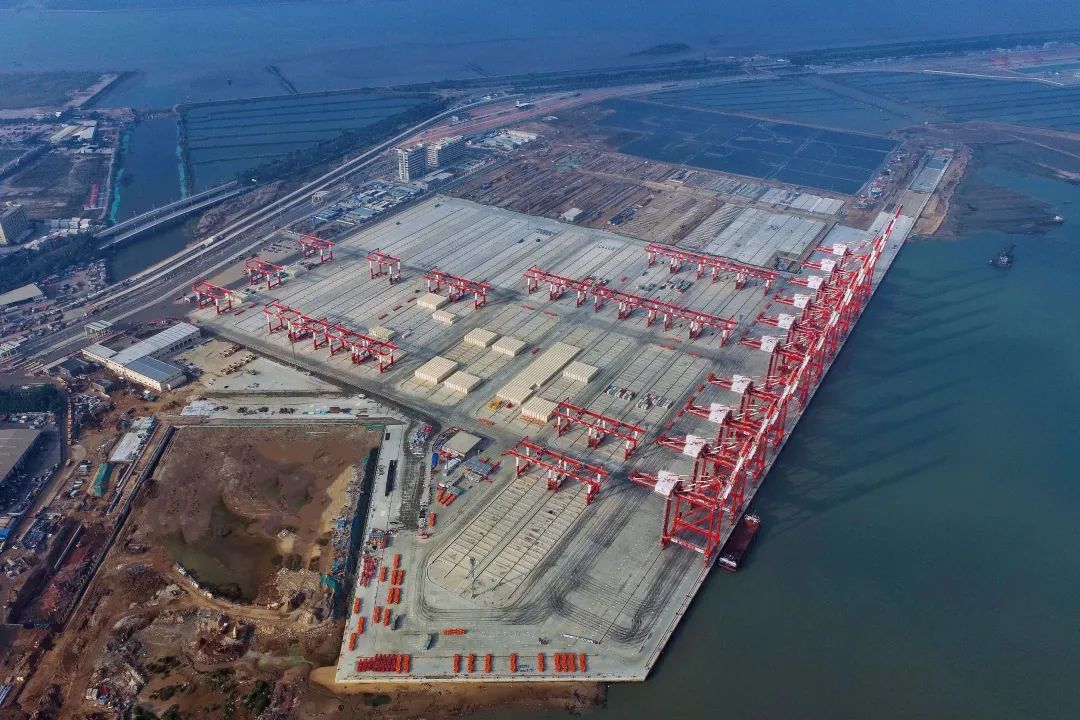

1月10日，南沙四期項目海輪1~4號泊位水工結構主體完工。南沙四期項目是粵港澳大灣區首個全自動化碼頭，中交四航局在此續寫大灣區新的建港奇跡。
項目施工內容為 2個10萬噸級和2個5萬噸級集裝箱海輪泊位，泊位長度1460米；12個2千噸級集裝箱駁船泊位，泊位長度984米；4個工作船泊位，泊位長度200米。碼頭陸域縱深650-840米，陸域總面積約120萬平方米。其中海輪碼頭采用國內首創大型鋼管板組合板樁碼頭結構型式，鋼管樁直徑達2054毫米。
項目建成后，廣州港南沙港區每年集裝箱吞吐量預計可超過2000萬標準箱，位居全球單一港區前列，屆時南沙港區集裝箱能力布局將更加完善，整體能力提升促進規模運輸?shù)膬?yōu)勢將凸現，將成為泛珠三角經濟腹地全面深度參與“一帶一路”建設的出海大通道。

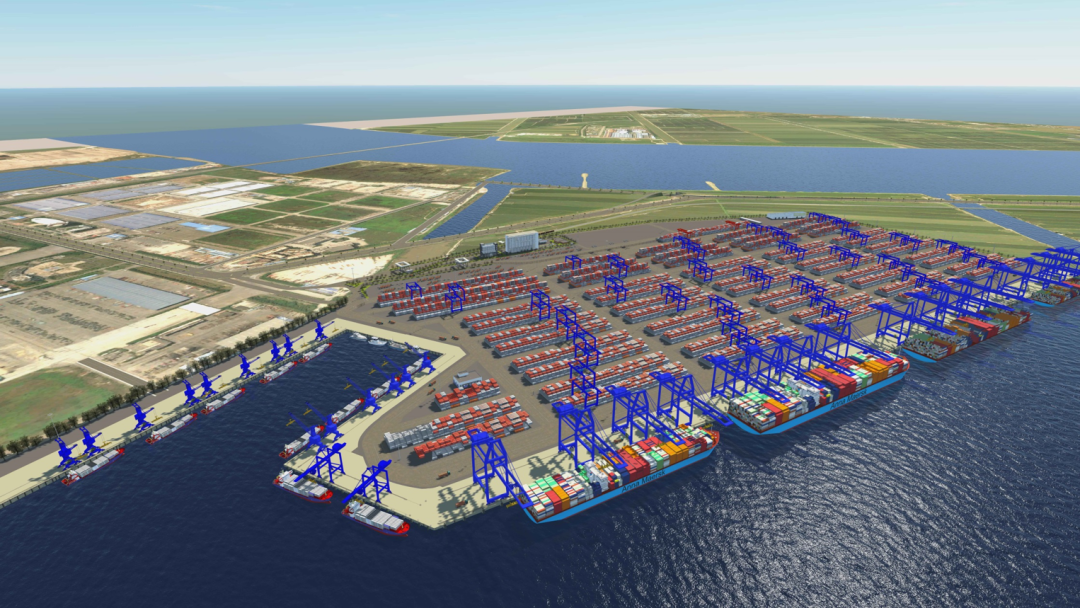

▲項目建設效果圖
新技術為碼頭結構“減脂增肌”
板樁碼頭作為一種柔性結構，碼頭位移和沉降是施工和使用階段經常遇到的問題，而自動化碼頭采用的無人駕駛IGV智能導引車替代了傳統的人工駕駛，場地的沉降，特別是不均勻沉降引起的路面、路面與結構物的高差將對IGV小車的行使安全造成較大安全隱患。整個碼頭沉降的控制精度，成為了建設粵港澳大灣區首個大型自動化集裝箱碼頭的關鍵技術難題之一，因此，新材料泡沫輕質土作為設計首選，應用在了碼頭后方回填，以解決不均勻沉降問題。
在公路、鐵路建設過程中，為減少跳車現象，通常會采用泡沫輕質土以降低道路本身自重。泡沫輕質土具有重量輕、抗壓性好、耐久性好、自穩性好、經濟性好等特點，但把泡沫輕質土大規模應用到水工碼頭結構上在全國還沒有先例。
隨即，技術團隊開展技術攻關，通過不斷調節泡沫摻入量，改變泡沫輕質土配合比方案等，經過幾十次的試驗對比分析，參數修調、樣塊比對、抗壓試驗以及環境變更等各項測試，泡沫輕質土施工方案終于出爐。
“沒有可以參考的案例和經驗，我們只能‘摸著石頭過河’?！表椖拷?jīng)理廖宏志坦言。2020年10月，所有人的目光都聚焦在第一方泡沫輕質土在海輪碼頭1號泊位澆筑現場?！?/span>三天、七天、二十八天，不間斷、全方位的實體檢測數據、強度均滿足施工設計要求！”試驗室通報測驗結果，現場響起一片掌聲。

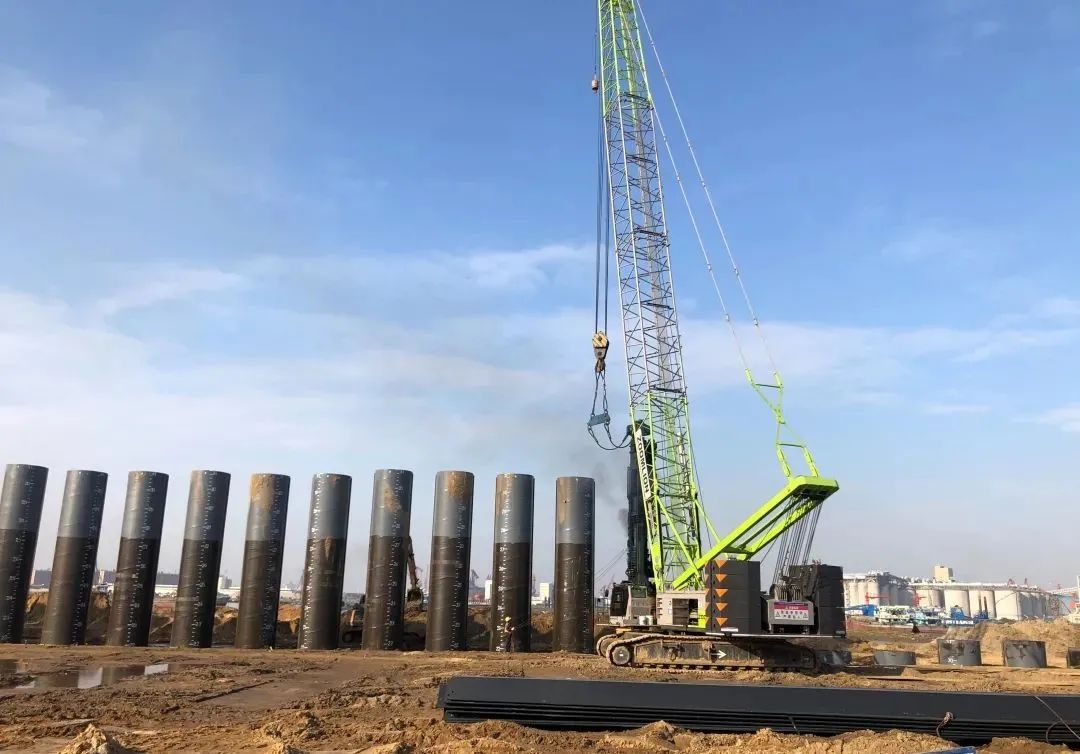

碼頭沉降問題剛解決，組合樁施工又是擺在項目團隊面前的一道難題。不同于傳統碼頭鋼管，南沙四期碼頭的鋼管樁單根長36.5米，重達43. 3噸，可比擬一輛96A式主戰坦克的重量。項目團隊決定打破傳統水工項目思維定勢，創新提出長距離陸路運輸?shù)姆绞竭\輸鋼管樁，而采用陸路長距離運輸鋼管樁在四航局尚屬首次。
“導向架高8米，長15米，通過鋼結構組裝，上下兩層對應位置分別布置鋼管樁大小孔洞，下放鋼管樁，四周布置橡膠導向輪，在微調鋼管樁定位精度的同時還能對鋼管樁涂層起到保護作用，我們的鋼管樁的實際施打精度已經控制在千分之二，遠遠高于百分之一的設計精度。”項目總工夏曉露介紹道，鋼管樁施打精度難題迎刃而解。新設計的導向架不僅為碼頭施工采用的鋼管樁提供了穩定的施工環境，更大幅度提高了工作效率、定位精度和建設質量，有效保障了碼頭施工的有序推進。
“無人機智能巡檢系統應用，使得無人機能夠如同科幻大片中的場景一樣，脫離飛手自主作業，這也是該系統在國內港口建設領域的首次實踐。”夏曉露對參觀人員介紹道。
無人機智能巡檢系統作為全自動無人值守解決方案，主要由無人機、機場配套系統、機場后臺及管控平臺組成，系統采用“云-邊-端”的應用架構體系。該系統通過管理人員最初的設定后，無人機就能夠完成自行判定航行條件、升降自主作業、自動充電、遠程操控、實時直播和數據自動回傳、處理、分類存儲自行拍攝、自行反饋數據等。
秉持著“加大技術創新應用力度，提升項目管理水平”這一理念，項目團隊利用BIM技術搭建的“智能腦機”便運營而生?！绊椖拷ㄔO(shè)面積120萬平方米，人工檢查一圈耗時多達三個小時，一些險、微位置更是難以有效查看?！表椖扛笨偣けR家億拿著無人機說。“現在有了它的加持，這些工作都變得更加便捷，項目施工整體檢查僅需要十幾分鐘，可以及時地發現問題?！?/span>基于BIM構建的工程建設全生命周期智能化管理，BIM技術的一系列創新應用、集成應用和深化應用，讓南沙四期的建設變得更“智慧”。
“為了保證施工質量，施工過程中對BIM技術創新應用覆蓋施工過程全生命周期?！毕臅月督榻B，在臨時工程施工前，團隊通過無人機智航巡飛系統對基地進行前期踏勘、圖紙放樣，利用BIM的三維可視化，使施工通過現場平面布置與現場一致；同時，大直徑管板組合樁、五軸水泥攪拌樁等也都由BIM深化后先進行工藝模擬。另外，通過BIM技術對各主要階段的施工組織、大型設備配置、材料分類堆碼、臨建設施使用等進行管理，力求空間布置集約，使工程施工合理有序地進行，以實現進度、質量、安全管理“三優”的新局面。南沙四期BIM技術創新應用得到業內廣泛認可，榮獲第五屆中國建設工程BIM大賽三類成果、第十一屆創新杯建筑信息模型(BIM)應用大賽交通工程類BIM應用一類成果等領域重量級獎項。
